VPN Astaro zu Linux

Komponenten

• 1 PC
• 1 VM

Zielbestimmung

VPN zwischen PC und VM die Netze dahinter Tunneln

Muss Kriterien

• Netzwerke über Tunnel gegenseitig erreichbar

Kann Kriterien

• PSK
• Zertifikate
  • mit roadwarrior
  • ohne roadwarrior

Umgebung

Software

• Astaro Release 8.102
• Ubuntu 10.04.2 2.6.32-33-generic-pae

Hardware

• Router mit 2 Netzwerk-Schnittstellen
• ESXi Server (VMware)

Funktionalität

• Ipsec implementierung muss auf Linux-Seite vorhanden sein

apt-get install openswan

PSK

Linux-Seite

• /etc/ipsec.conf

conn par-asg
      left=192.168.242.100
      leftid=192.168.242.100
      leftsubnet=172.23.242.0/24
      right=192.168.249.150
      rightid=192.168.249.150
      rightsubnet=172.30.232.0/24
      ike=3des-md5-modp1024
      esp=3des-md5-96
      authby=secret
      pfs=yes
      auto=start

• /etc/ipsec.secrets

192.168.242.100 192.168.249.150 : PSK "geheim"

Astaro-Seite

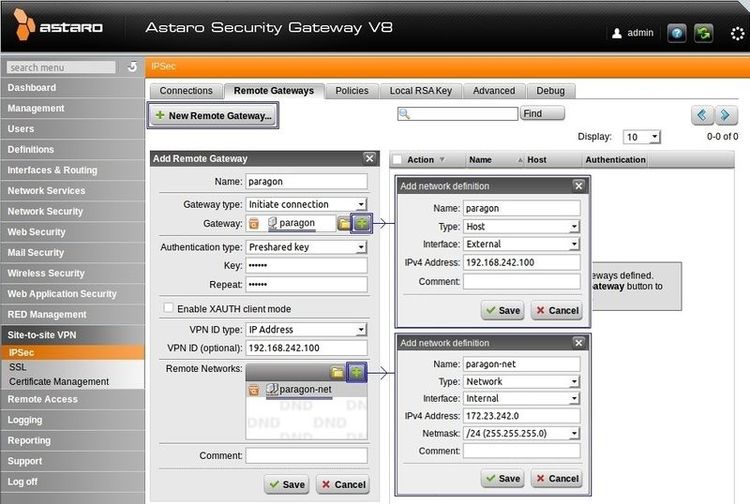

• Remote Gateway einrichten

• IPsec Verbindung einrichten

Zertifikate einrichten

Zertifizierungsstelle erstellen

makepki ca

Zertifikate erstellen

makepki cert paragon
makepki cert astaro

Zertifikate übernehmen

Auf der Zertifizierungsstelle

cd /var/ssl/ca
tar -cvzf paragon.tgz ca.crt ca.crl paragon.key paragon.crt
scp paragon.tgz paragon:/root
cp astaro.p12 /export/share/tmp

Linux-Seite

tar -xvzf paragon.tgz
cp -v ca.crt /etc/ipsec.d/cacerts/xinux-ca.crt
cp -v ca.crl /etc/ipsec.d/crls/xinux-ca.crt
cp -v paragon.key /etc/ipsec.d/private/
cp -v paragon.crt /etc/ipsec.d/certs/

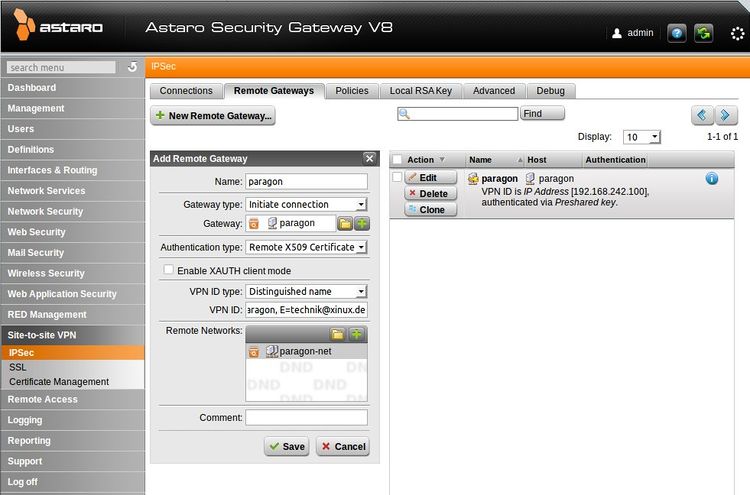

Astaro-Seite

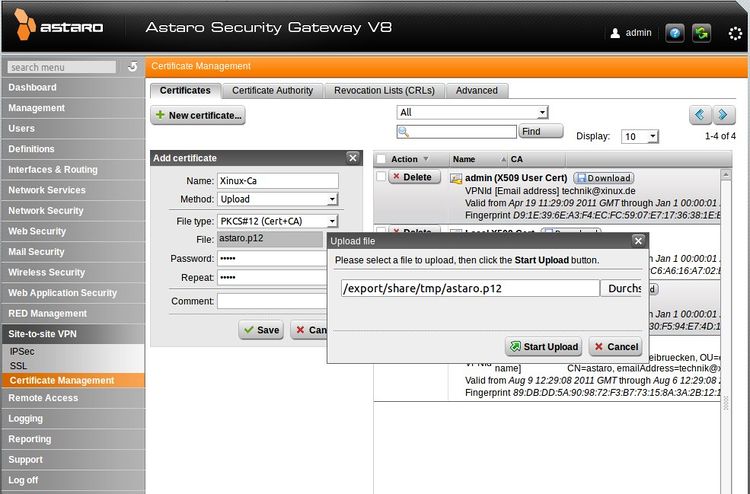

x509 static-to-static

Linux-Seite

• /etc/ipsec.conf

conn par-asg
     leftcert=paragon-cfg.crt
     left=192.168.242.100
     leftrsasigkey=%cert
     leftid="C=de, ST=rlp, L=zweibruecken, OU=edv, CN=paragon, E=technik@xinux.de"
     leftsubnet=172.23.242.0/24
     right=192.168.249.150
     rightid="C=de, ST=rlp, L=zweibruecken, OU=edv, CN=astaro, E=technik@xinux.de"
     rightrsasigkey=%cert
     rightsubnet=172.30.232.0/24
     ike=3des-md5-modp1024
     esp=3des-md5-96
     authby=rsasig
     pfs=yes
     auto=start

• /etc/ipsec.secrets

192.168.242.100 : RSA paragon-cfg.key ""

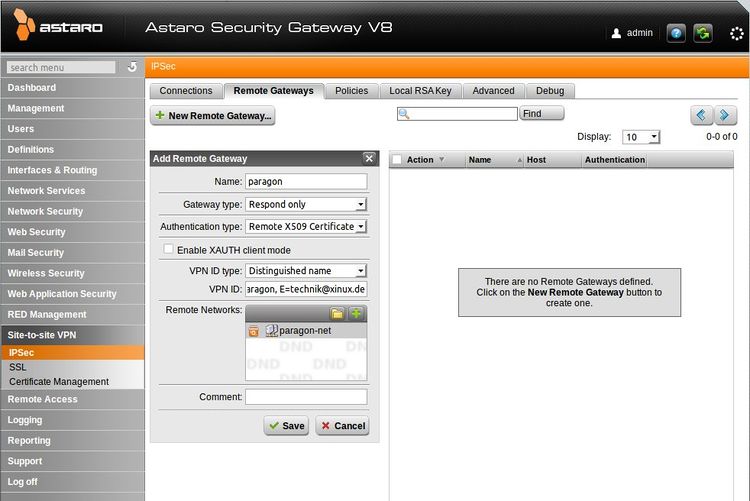

Astaro-Seite

x509 dynamic-to-static

Linux-Seite (dynamisch)

• /etc/ipsec.conf

conn par-asg
     leftcert=paragon-cfg.crt
     left=%defaultroute
     leftrsasigkey=%cert
     leftid="C=de, ST=rlp, L=zweibruecken, OU=edv, CN=paragon, E=technik@xinux.de"
     leftsubnet=172.23.242.0/24
     right=192.168.249.150
     rightid="C=de, ST=rlp, L=zweibruecken, OU=edv, CN=astaro, E=technik@xinux.de"
     rightrsasigkey=%cert
     rightsubnet=172.30.232.0/24
     ike=3des-md5-modp1024
     esp=3des-md5-96
     authby=rsasig
     pfs=yes
     auto=start

Astaro-Seite (statisch)

Linuxseite

• linux.p12 generieren
• astaro VPN Signing CA als PEM runterladen
• nach /etc/ipsec.d/cacerts verschieben ...
• vpn-id der astaro steht unter IPSEC Lokaler RSA-S.....

Astaroseite

• linux.p12 hinzufügen und namen linux-cert geben

linux.crt und linux-ca.crt sind nun auf der astaro seite

• neues gateway erzeugen linux-gw
  • nur antworten
  • lokales zertifikat linux-cert auswählen
  • netze nach belieben ...
